日常のコンピュータテクニック集: G++でGDI+で描画したAVIファイルを出力するC++

Windowsの描画API GDI+でAVIファイルを出力するC++サンプルです。グラフや数値表示など簡単なグラフィックをC++で作りたい場合にお勧めです。サンプルコードとして見やすいようにファイル選択、エラー処理などは極力省いています。
ファイルはUTF8で保存して以下のコマンドでコンパイル、ビルドしてください。
g++ .\avisample002.cpp -mwindows -lvfw32 -lgdiplus -lmsimg32 -municode -static -o avisample002

#define _UNICODE    //ワイド文字列 (Unicode) 対応
#include <windows.h>
#include <gdiplus.h>
#include <vfw.h>
#include <sstream>
#include <string>
/********************************************************************
GDI+対応版

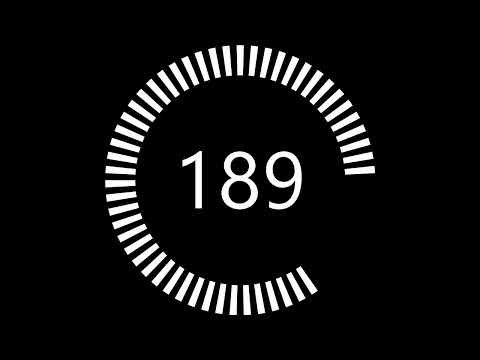

実行するとカウントアップするAVI動画を作成します。以下のコマンドラインでビルドしてください。
g++ .\avisample002.cpp -mwindows -lvfw32 -lgdiplus -lmsimg32 -municode -static -o avisample002
*********************************************************************/
int WINAPI wWinMain(HINSTANCE hInstance, HINSTANCE hinstPrev, LPWSTR lpszCmdLine, int nCmdShow)
{
    constexpr int width = 1280; //画面サイズフレームレートなどを設定
    constexpr int height = 720;
    constexpr int fps = 5; //フレームレート
    constexpr int frames = 400;
    constexpr int c_thic = 80; //円の厚さ
    constexpr int div = 59; //円を分割する数

    constexpr int size = width < height?width:height; //高さと幅の短い方を選ぶ
    constexpr int marX = (width - size)/2;
    constexpr int marY = (height - size)/2;

    constexpr float step = (float)360 / div; //分割された度数
    constexpr float seg = step / 2; //空白部と実部の割合（数字が大きいほど実部が減る）

    //GDI+用変数
    const Gdiplus::GdiplusStartupInput gdiSI;
    ULONG_PTR gdiToken;

    Gdiplus::GdiplusStartup(&gdiToken, &gdiSI, NULL); //GDI+を使うための宣言

    const Gdiplus::Font font(L"Segoe UI", 160); //フォントの宣言
    const Gdiplus::RectF RectBK(0,0,width,height); //背景の矩形領域の宣言
    const Gdiplus::RectF RectCircleOut(marX,marY,size,size); //円の外側の矩形領域
    const Gdiplus::RectF RectCircleInner(marX+c_thic,marY+c_thic,size-c_thic*2,size-c_thic*2); //円の内側の矩形領域

    Gdiplus::StringFormat format; //文字列のフォーマットの宣言
    format.SetAlignment(Gdiplus::StringAlignmentCenter);     // DT_CENTER
    format.SetLineAlignment(Gdiplus::StringAlignmentCenter); // DT_VCENTER

    const Gdiplus::SolidBrush brushFW(Gdiplus::Color(255, 255, 255, 255)); //表の色の宣言
    const Gdiplus::SolidBrush brushBK(Gdiplus::Color(255, 0, 0, 0)); //背景色の宣言

    PAVIFILE      pfile;
    PAVISTREAM    pavi;
    AVISTREAMINFO si;
    const LPAVISTREAMINFO lpsi =  &si;
    LPVOID           lpBits;
    BITMAPINFOHEADER bmiHeader;

    AVIFileInit();

    if (AVIFileOpen(&pfile, L"video.avi", OF_CREATE | OF_WRITE, NULL) != 0) {
        MessageBox(NULL, L"Fail file open.", L"OK", MB_OK);
        AVIFileExit();
        return 0;}

    ZeroMemory(&si, sizeof(AVISTREAMINFO));
    si.fccType = streamtypeVIDEO;
    si.fccHandler = comptypeDIB;
    si.dwScale = 1;
    si.dwRate = fps;
    si.dwLength = 0;
    si.dwQuality = (DWORD)-1;
    SetRect(&si.rcFrame, 0, 0, width, height);

    if (AVIFileCreateStream(pfile, &pavi, &si) != 0) {
        MessageBox(NULL, TEXT("Fail open stream."), TEXT("OK"), MB_OK);
        AVIFileRelease(pfile);
        AVIFileExit();
        return 0;}

    ZeroMemory(&bmiHeader, sizeof(BITMAPINFOHEADER));
    bmiHeader.biSize = sizeof(BITMAPINFOHEADER);
    bmiHeader.biWidth = lpsi->rcFrame.right;
    bmiHeader.biHeight = lpsi->rcFrame.bottom;
    bmiHeader.biPlanes = 1;
    bmiHeader.biBitCount = 24;
    bmiHeader.biCompression = BI_RGB;
    bmiHeader.biSizeImage = bmiHeader.biHeight * ((3 * bmiHeader.biWidth + 3) / 4) * 4;

    AVIStreamSetFormat(pavi, 0, &bmiHeader, sizeof(BITMAPINFOHEADER));

    //ここにHDCへ描画し、AVIStreamWriteを呼び出し一コマ書き出す。これを繰り返す。
    const HDC hdc = CreateCompatibleDC(NULL);
    const HBITMAP hbmpMem = CreateDIBSection(NULL, (LPBITMAPINFO)&bmiHeader, DIB_RGB_COLORS, &lpBits, NULL, 0);
    const HBITMAP hbmpMemPrev = (HBITMAP)SelectObject(hdc, hbmpMem);

    Gdiplus::Graphics hGdip(hdc); //GDI+の宣言
    hGdip.SetSmoothingMode(Gdiplus::SmoothingModeAntiAlias); //図形のアンチエイリアス
    hGdip.SetTextRenderingHint(Gdiplus::TextRenderingHintAntiAlias); // テキストのアンチエイリアス

    SetBkMode(hdc, TRANSPARENT);

    bool isTop = true; //裏表フラグ
    for (int fCnt = 0; fCnt < frames; fCnt++) {

        hGdip.FillRectangle(&brushBK,RectBK); //背景を塗りつぶす

        std::wstringstream wss; //カウンターの数字を文字列に変換
        wss << fCnt;
        std::wstring buf = wss.str();

        const int l_begin = isTop?0:fCnt%(div+1);
        const int l_end = isTop?fCnt%(div+1):div;
        for (int j = l_begin;j<l_end;j++){

            Gdiplus::GraphicsPath path; //描画パスを宣言する

            path.AddArc(RectCircleOut,step*j, seg); //外周をパスに追加する
            path.AddArc(RectCircleInner, step*j+seg, -seg); //内周をパスに追加
            path.CloseFigure(); //パスを閉じる

            hGdip.FillPath(&brushFW, &path); //パスを塗りつぶす

        }

        hGdip.DrawString(buf.c_str(), -1, &font, RectCircleOut, &format, &brushFW); //文字を表示する

        AVIStreamWrite(pavi, fCnt, 1, lpBits, bmiHeader.biSizeImage, AVIIF_KEYFRAME, NULL, NULL); //一コマ書き出し

        if(fCnt%(div+1) == div){
            isTop = !isTop; //裏表逆転
        }
    }

    SelectObject(hdc, hbmpMemPrev);
    DeleteObject(hbmpMem);
    DeleteDC(hdc);

    AVIStreamRelease(pavi);
    AVIFileRelease(pfile);
    AVIFileExit();

    Gdiplus::GdiplusShutdown(gdiToken);

    MessageBox(NULL, L"Done.", L"OK", MB_OK);
    return 0;
}
